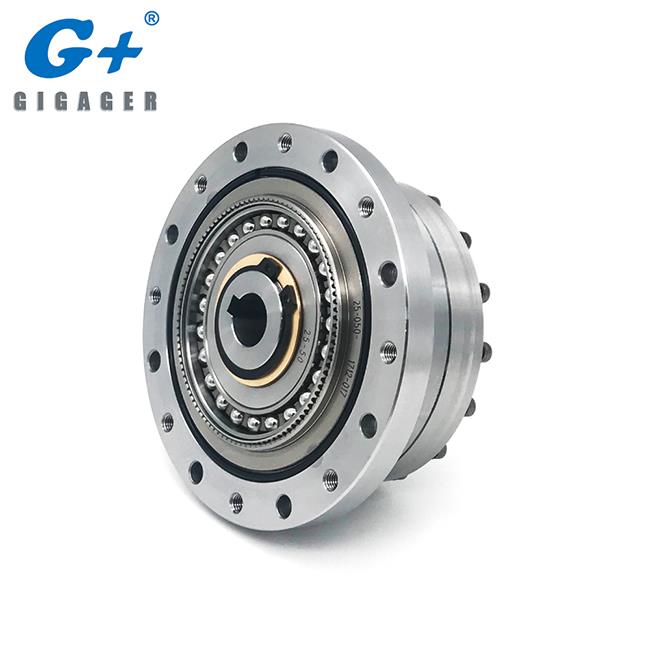

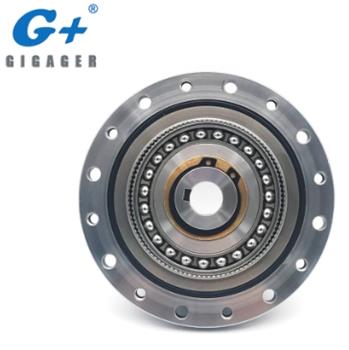

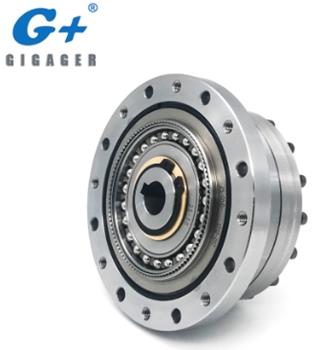

Mô hình GIGFER Harmonic Drive CSF là một loại dòng điều hòa chính xác với số kiểu CSF-14 / CSF -17 / CSF -20 / CSF -25 / CSF -32. GIGAGER cung cấp một phạm vi kích thước đầy đủ của bộ giảm tốc điều hòa hiệu suất cao phù hợp với hộp số truyền động điều hòa của Nhật Bản và Mỹ. Chúng là bộ giảm tốc điều hòa thay thế hoàn hảo cho ngân sách hạn chế của bạn.
1. Các tính năng sản phẩm của Ổ đĩa điều hòa GIGAGER là gì?
• Hiệu suất cao
• Hiệu quả cao
• Phản ứng dữ dội thấp
• Độ cứng cao
2. Ổ đĩa điều hòa dòng tiêu chuẩn CSF
Loạt | Kiểu | Thông số kỹ thuật | Tỉ số truyền | |||||
CSF | Tiêu chuẩn | 14 | 30 | 50 | 80 | 100 | - | - |
| 17 | 30 | 50 | 80 | 100 | - | - | ||
| 20 | 30 | 50 | 80 | 100 | 120 | - | ||
| 25 | 30 | 50 | 80 | 100 | 120 | 160 | ||
| 32 | 50 | 80 | 100 | 120 | - | - | ||
Để biết thêm loạt SHF, SHD, CSD, vui lòng xem Danh mục đính kèm. (tải xuống bản PDF trong trang này)
Mô hình: CSF-14
Mặt hàng | Tỉ số truyền | ||||
| 30K | 50 nghìn | 80K | 100 nghìn | ||
Mô-men xoắn định mức (Đầu vào 2000r / phút) | Nm | 4.0 | 5,4 | 7,8 | 7,8 |
Mô-men xoắn cực đại cho phép (Bắt đầu • Dừng) | Nm | 9 | 18 | 23 | 28 |
Giá trị tối đa cho phép của mô-men xoắn tải trung bình | Nm | 6,8 | 6,9 | 11 | 11 |
Mô-men xoắn cực đại cho phép tức thời | Nm | 17 | 35 | 47 | 54 |
Tốc độ quay đầu vào tối đa cho phép | r / phút | 8000 | 8000 | 8000 | 8000 |
Tốc độ quay đầu vào trung bình cho phép | r / phút | 3500 | 3500 | 3500 | 3500 |
Phản ứng dữ dội | Arc giây | 20 | 20 | 10 | 10 |
Tuổi thọ thiết kế | giờ | 10000 | 10000 | 15000 | 15000 |
Mẫu: CSF-17
Mặt hàng | Tỉ số truyền | ||||
| 30K | 50 nghìn | 80K | 100 nghìn | ||
Mô-men xoắn định mức (Đầu vào 2000r / phút) | Nm | 8,8 | 16 | 22 | 24 |
Mô-men xoắn cực đại cho phép (Bắt đầu • Dừng) | Nm | 16 | 34 | 43 | 54 |
Giá trị tối đa cho phép của mô-men xoắn tải trung bình | Nm | 12 | 26 | 27 | 39 |
Mô-men xoắn cực đại cho phép tức thời | Nm | 30 | 70 | 87 | 108 |
Tốc độ quay đầu vào tối đa cho phép | r / phút | 7000 | 7000 | 7000 | 7000 |
Tốc độ quay đầu vào trung bình cho phép | r / phút | 3500 | 3500 | 3500 | 3500 |
Phản ứng dữ dội | Arc giây | 20 | 20 | 10 | 10 |
Tuổi thọ thiết kế | giờ | 10000 | 10000 | 15000 | 10000 |
Mẫu: CSF-20
Mặt hàng | Tỉ số truyền | |||||
| 30K | 50 nghìn | 80K | 100 nghìn | 120K | ||
Mô-men xoắn định mức (Đầu vào 2000r / phút) | Nm | 15 | 25 | 34 | 40 | 40 |
Mô-men xoắn cực đại cho phép (Bắt đầu • Dừng) | Nm | 27 | 56 | 74 | 82 | 87 |
Giá trị tối đa cho phép của mô-men xoắn tải trung bình | Nm | 20 | 34 | 47 | 49 | 49 |
Mô-men xoắn cực đại cho phép tức thời | Nm | 50 | 98 | 127 | 147 | 147 |
Tốc độ quay đầu vào tối đa cho phép | r / phút | 6000 | 6000 | 6000 | 6000 | 6000 |
Tốc độ quay đầu vào trung bình cho phép | r / phút | 3500 | 3500 | 3500 | 3500 | 3500 |
Phản ứng dữ dội | Arc giây | 20 | 20 | 10 | 10 | 10 |
Tuổi thọ thiết kế | giờ | 10000 | 10000 | 15000 | 15000 | 15000 |
Mẫu: CSF-25
Mặt hàng | Tỉ số truyền | ||||||
| 30K | 50 nghìn | 80K | 100 nghìn | 120K | 160K | ||
Mô-men xoắn định mức (Đầu vào 2000r / phút) | Nm | 27 | 39 | 63 | 67 | 67 | 67 |
Mô-men xoắn cực đại cho phép (Bắt đầu • Dừng) | Nm | 50 | 98 | 137 | 157 | 167 | 176 |
Giá trị tối đa cho phép của mô-men xoắn tải trung bình | Nm | 38 | 55 | 87 | 108 | 108 | 108 |
Mô-men xoắn cực đại cho phép tức thời | Nm | 95 | 186 | 255 | 304 | 289 | 314 |
Tốc độ quay đầu vào tối đa cho phép | r / phút | 5500 | 5500 | 5500 | 5500 | 5500 | 5500 |
Tốc độ quay đầu vào trung bình cho phép | r / phút | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
Phản ứng dữ dội | Arc giây | 20 | 20 | 10 | 10 | 10 | 10 |
Tuổi thọ thiết kế | giờ | 10000 | 10000 | 15000 | 15000 | 15000 | 15000 |
Mẫu: CSF-32
Mặt hàng | Tỉ số truyền | ||||
| 50 nghìn | 80K | 100 nghìn | 120K | ||
Mô-men xoắn định mức (Đầu vào 2000r / phút) | Nm | 76 | 118 | 137 | 137 |
Mô-men xoắn cực đại cho phép (Bắt đầu • Dừng) | Nm | 216 | 304 | 333 | 353 |
Giá trị tối đa cho phép của mô-men xoắn tải trung bình | Nm | 75 | 167 | 216 | 216 |
Mô-men xoắn cực đại cho phép tức thời | Nm | 200 | 568 | 647 | 686 |
Tốc độ quay đầu vào tối đa cho phép | r / phút | 4500 | 4500 | 4500 | 4500 |
Tốc độ quay đầu vào trung bình cho phép | r / phút | 3500 | 3500 | 3500 | 3500 |
Phản ứng dữ dội | Arc giây | 20 | 10 | 10 | 10 |
Tuổi thọ thiết kế | giờ | 10000 | 15000 | 15000 | 15000 |
3. Kiến thức liên quan
Làm thế nào để giải quyết vấn đề nhiệt của bộ giảm sóng hài?
Bộ giảm sóng hài có kích thước nhỏ, trọng lượng nhẹ và độ chính xác truyền cao và được sử dụng trong các nhà máy và doanh nghiệp khác nhau. Chúng ta nên làm gì nếu gặp phải một bộ giảm sóng điều hòa được sưởi ấm khi chúng ta sử dụng một bộ giảm tốc điều hòa?
Nếu bộ giảm tốc được làm nóng trong quá trình sử dụng và nhiệt độ quá cao, nói chung, đây có thể là một vấn đề với ổ trục lệch tâm, và có một sự cố. Tất nhiên, đây chỉ là một tình huống chung. Các yếu tố khác cũng được xem xét. Ví dụ: nếu máy mới được mua, có thể có lắp ráp không hợp lý, và có thể có vấn đề. Tất nhiên, kiến thức này là sự phản ánh đầu tiên trong tâm trí sau khi nhiệt độ của bộ giảm tốc được tìm thấy, nhưng điều này không có nghĩa là vấn đề là từ lý do này. Đối với vấn đề nhiệt độ của bộ giảm tốc, có thể có một yếu tố quan trọng khác cần xem xét, đó là vấn đề dầu bôi trơn. Nếu bộ giảm tốc thiếu dầu bôi trơn, nó có thể gây ra các vấn đề trên. Điều này đòi hỏi phải đi đúng thuốc, theo điều kiện địa phương.
Tất nhiên, có những lý do khác cần được xem xét. Nếu bộ giảm tốc thường bị quá tải, cũng có khả năng quá nóng. Tuy nhiên, các yếu tố này đòi hỏi phải phân tích và loại trừ liên tục để tìm ra câu trả lời đúng nhất.
Nếu bạn thấy nguyên nhân khiến nhiệt độ của bộ giảm sóng hài quá cao, bước tiếp theo là giải quyết vấn đề. Chỉ bằng cách nắm vững kiến thức lý thuyết cơ bản về bộ giảm sóng hài, chúng ta mới có thể giải quyết vấn đề nhanh hơn.
