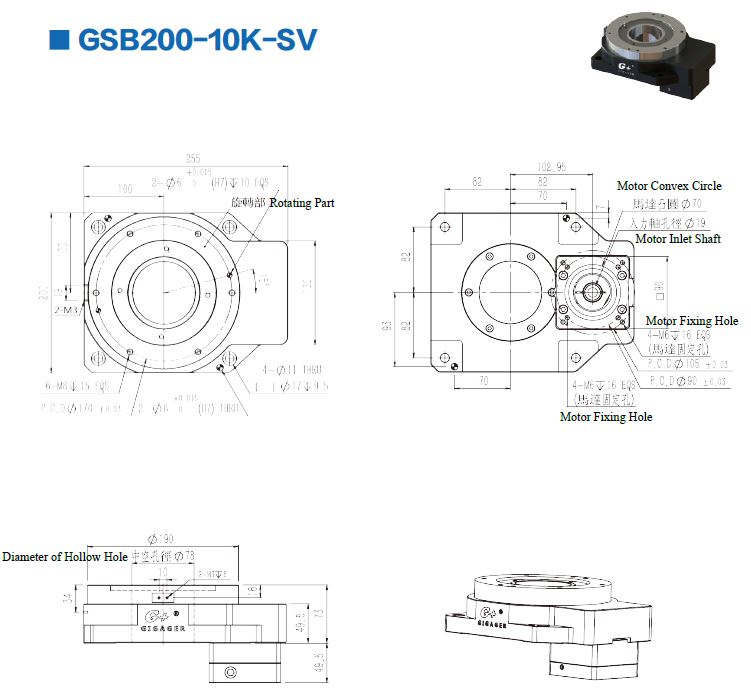

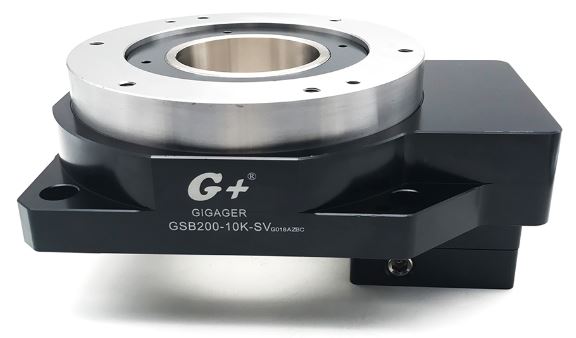

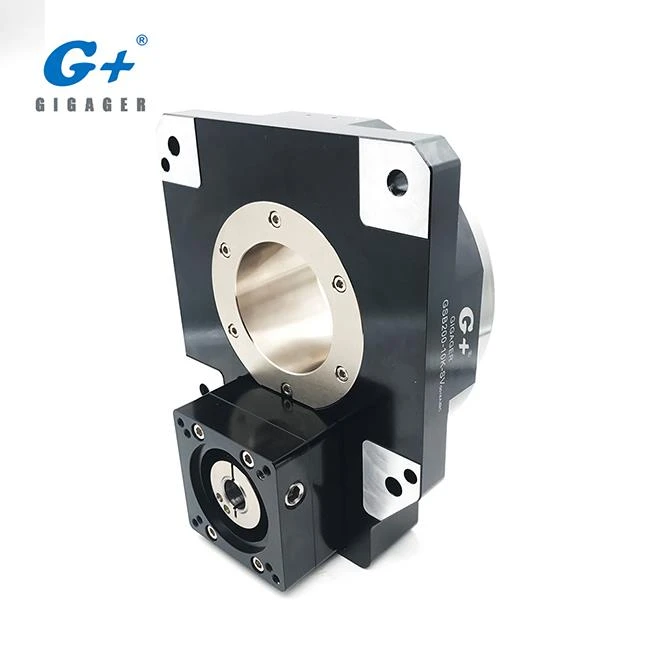

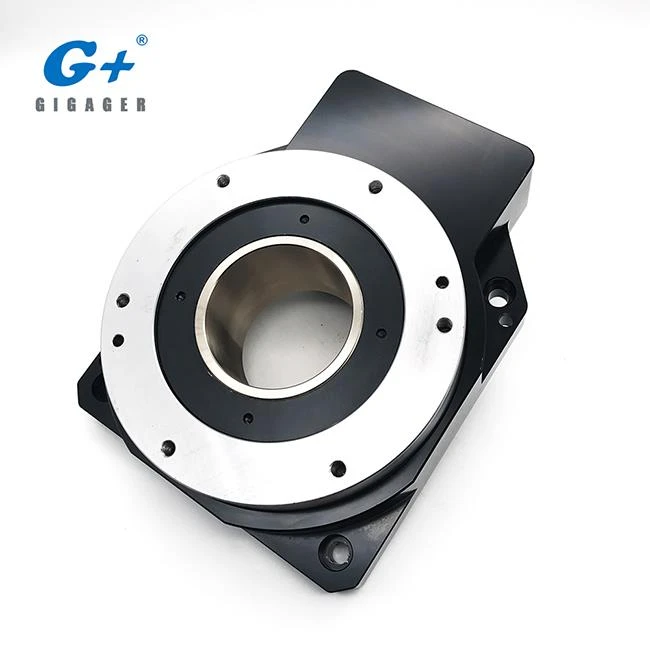

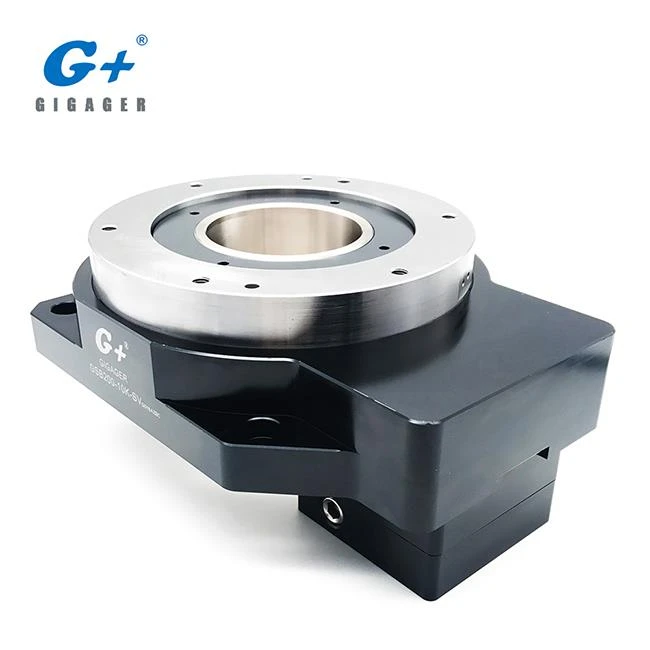

Đây là số kiểu bàn quay rỗng GSB200-10K-SV với kích thước bàn 200mm tỷ số truyền 1:10 cho động cơ servo. Bảng quay rỗng của GIGAGER còn được gọi là Giai đoạn quay rỗng được thiết kế đặc biệt cho hộp số động cơ servo cho các ứng dụng điều khiển chuyển động. Nó có thể được áp dụng trên thiết bị làm đầy và tận dụng tối đa tính linh hoạt của động cơ servo, giúp các nhà thiết kế tự do hơn trong thiết kế cơ chế.

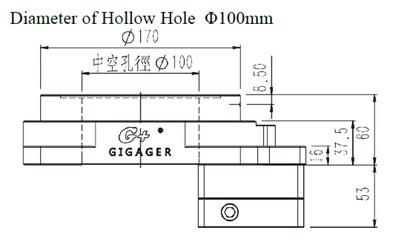

1. Đặc điểm kỹ thuật của mô hình bàn quay rỗng GSB200-10K-SV
Tham số | ||
Loại động cơ | Thương hiệu động cơ 750W SV | |
Vòng bi quay | Vòng bi lăn | |
Mô-men xoắn cho phép | Nm | 65 |
Tốc độ cho phép | vòng / phút | 200 Surface Mặt bàn |
Tỉ số truyền | 1:10 | |
Lực quán tính | kg.m 2 | 85792 × 10-6 |
Tải trọng trục cho phép | N | 800 |
Thời điểm cho phép của tải quán tính | Nm | 45 |
Định vị chính xác | tối thiểu | ≦ 1 |
Lặp lại | giây | ± 5 (0,001 °) |
Độ phẳng nền tảng | mm | ± 0,005 |
Nền tảng đồng tâm | mm | ± 0,01 |
Bảo vệ sự xâm nhập | IP | 40 |
Tuổi thọ chính xác | H | 20000 |
Cân nặng | Kilôgam | 13 |
Thông số động cơ | ||
Nhãn hiệu | Mã | Mô hình |
Phú Sĩ | F | GYS 751D5 |
Mitsubishi | M | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
Phương Đông | Ôi | DX485 |
Đồng bằng | T | ECMA-C30807 |
* Động cơ servo được cấu hình bởi khách hàng. Mô hình trên chỉ mang tính tham khảo
2. Bàn quay rỗng là gì?

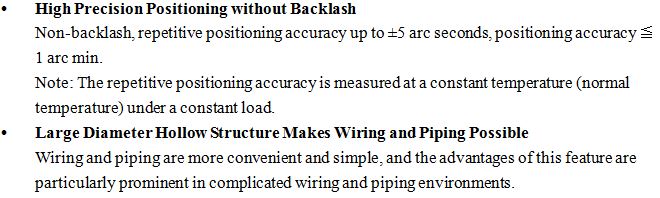

3. Các tính năng sản phẩm của bảng quay rỗng loại SV là gì?
4. Cấu hình hệ thống của bảng quay rỗng loại SV
5. Có bao nhiêu mô hình SV?
Mô hình | Loại mang | Kích thước khung | Tỉ số truyền | Mô-men xoắn cho phép | Tốc độ cho phép | Thời điểm cho phép của tải quán tính |
GSN60-05K-SV | Vòng bi lăn | 60 mm (2,36 in.) | 1: 5 | 5,2 Nm | 300 vòng / phút (bàn) | 5 Nm |
GSN85-05K-SV | Vòng bi lăn | 85 mm (3,35 in.) | 1: 5 | 8 Nm | 300 vòng / phút (bàn) | 10 Nm |
GSN85-18K-SV | Vòng bi lăn | 85 mm (3,35 in.) | 1:18 | 3,2 Nm | 150 vòng / phút (bàn) | 10 Nm |
GSN130-10K-SV | Vòng bi lăn | 130 mm (5,12 in.) | 1:10 | 32 Nm | 250 vòng / phút (bàn) | 50 Nm |
GSN130-18K-SV | Vòng bi lăn | 130 mm (5,12 in.) | 1:18 | 20 Nm | 150 vòng / phút (bàn) | 50 Nm |
GSN200-10K-SV | Vòng bi lăn | 200 mm (7,87 in.) | 1:10 | 65 Nm | 250 vòng / phút (bàn) | 100 Nm |
GSN200-18K-SV | Vòng bi lăn | 200 mm (7,87 in.) | 1:18 | 50 Nm | 150 vòng / phút (bàn) | 100 Nm |
GSB60-05K-SV | Vòng bi côn | 60 mm (2,36 in.) | 1: 5 | 5,3 Nm | 350 vòng / phút (bàn) | 5 Nm |
GSB100-08K-SV | Vòng bi côn | 100 mm (3,94 in.) | 1: 8 | 26 Nm | 250 vòng / phút (bàn) | 30 Nm |
GSB130-10K-SV | Vòng bi côn | 130 mm (5,12 in.) | 1:10 | 48 Nm | 200 vòng / phút (bàn) | 35 Nm |
GSB200-10K-SV | Vòng bi côn | 200 mm (7,87 in.) | 1:10 | 65 Nm | 200 vòng / phút (bàn) | 45 Nm |

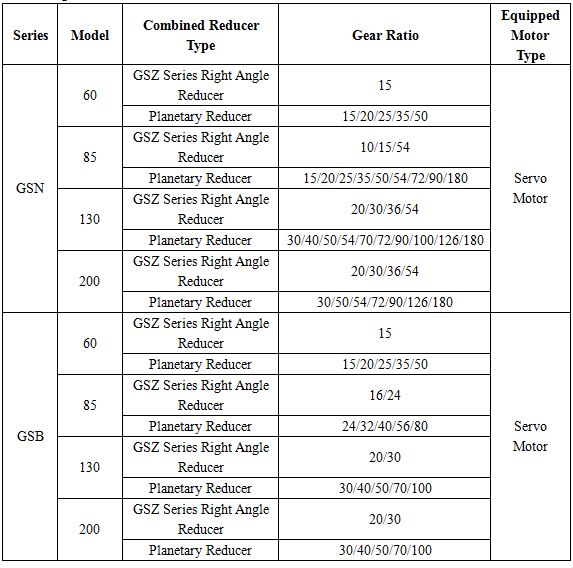

6. Làm thế nào để đạt được đầu ra tỷ lệ bánh răng lớn hơn?
Kết hợp bàn quay rỗng với bộ giảm tốc hành tinh
Kết hợp bàn quay rỗng với bộ giảm góc phải

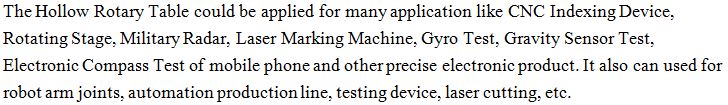

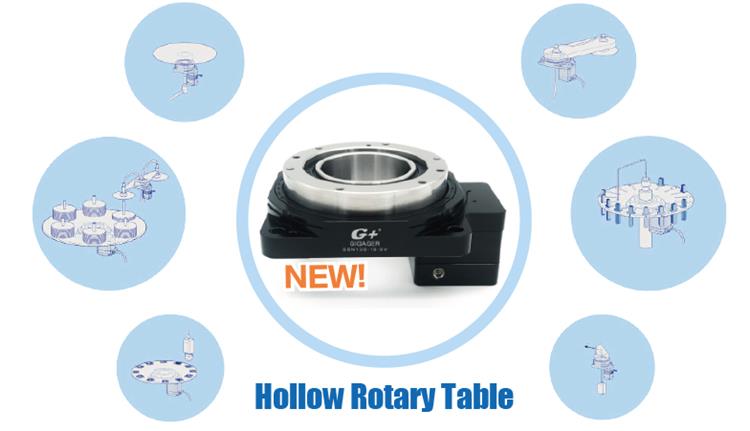

7. Loại thiết bị nào có thể sử dụng Thiết bị truyền động quay rỗng?
Liên kết video demo:
a. Bản thử nghiệm cho Gyro https://youtu.be/PwKiObIMXRM
b. Bản demo cho Trục thứ 4 hoặc Trục thứ 5 https://youtu.be/L9gheXQ6zLc
Để biết thêm video, vui lòng nhấp vào Kênh Youtube của GIGAGER: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Làm thế nào để chọn đúng mẫu cho thiết bị của tôi?
Để biết thêm thông tin về lựa chọn mô hình của Thiết bị truyền động quay rỗng, vui lòng tham khảo Trang chọn mô hình trong Danh mục.
9. Làm thế nào để cài đặt động cơ Servo vào bảng quay rỗng?
Vui lòng tham khảo Danh mục hoặc liên hệ với bán hàng kỹ thuật của chúng tôi.

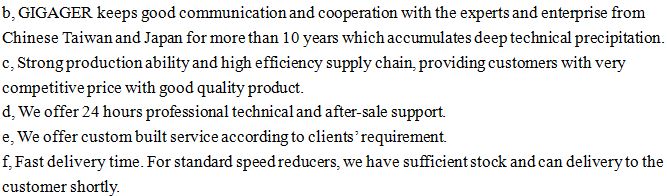

10. Tại sao chọn GIGAGER?

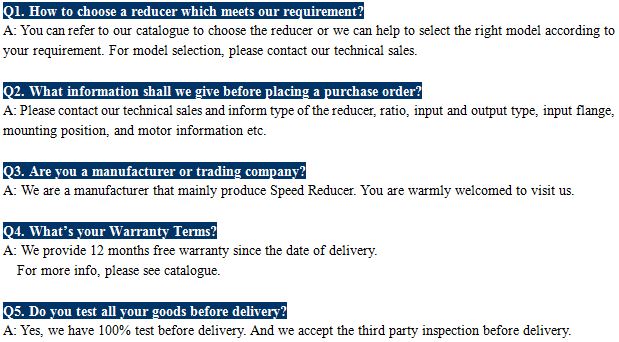

11. Câu hỏi thường gặp
12. Kiến thức liên quan
Một thiết bị truyền động quay rỗng có bàn rỗng cho phép các đĩa hoặc tay có quán tính lớn được lắp đặt trực tiếp. Thiết bị truyền động sử dụng động cơ bước hoặc động cơ servo. Định vị chính xác cao có thể được thực hiện trong khi vẫn giữ nguyên các tính năng thân thiện với người dùng của động cơ bước hoặc động cơ servo.
Hộp số quay rỗng của GIGAGER cho các tính năng của động cơ servo với Đường kính lớn, Bảng đầu ra rỗng, Khớp nối trực tiếp, Định vị chính xác, Thời gian định vị ngắn hơn và Vận hành nhà dễ dàng.
Vòng bi lăn chéo thường được sử dụng trên bàn xoay. Vòng bi lăn chéo được đặc trưng bởi hai mương trong ổ trục và hai hàng con lăn xếp thành một hàng. So với các cụm ổ trục hướng tâm chịu lực thông thường, vòng bi lăn chéo nhỏ gọn, nhỏ gọn và đơn giản hóa thiết kế bàn, giảm chi phí cho tháp pháo. Nhờ tải trước được tối ưu hóa, vòng bi rất cứng và độ cứng và độ chính xác của tháp pháo được đảm bảo. Nhờ thiết kế của con lăn chéo hai hàng, nhịp hiệu quả của ổ trục có thể được cải thiện đáng kể, vì vậy loại ổ trục này có thời điểm chống lật cao. Trong ổ trục chéo, nó được chia thành hai loại: loại thứ nhất là ổ trục chéo hình trụ, và loại thứ hai là ổ trục chéo hình côn. Nhìn chung, vòng bi lăn hình trụ ít tốn kém hơn vòng bi lăn hình nón và phù hợp để sử dụng trong các ứng dụng bàn xoay trong đó tốc độ quay tương đối thấp. Vòng bi lăn hình nón sử dụng một thiết kế hoàn toàn lăn của con lăn hình nón cho độ chính xác cao và khả năng tốc độ. Mạnh mẽ, giảm lợi thế về chiều dài trục và chi phí xử lý. Vòng bi lăn chéo phù hợp cho tất cả các loại máy khoan đứng hoặc ngang, cũng như mài dọc, quay dọc và máy phay bánh răng lớn.
Bảng quay rỗng của GIGAGER sử dụng các ổ trục chéo và ổ trục côn với hiệu suất khác nhau. Bảng sử dụng ổ trục chéo có thể được lắp đặt theo chiều ngang và dọc, trong khi bảng sử dụng ổ trục côn chỉ có thể được lắp đặt theo chiều ngang.
