Cam Indexing Drive

Cam Indexer

Là một trong những nhà sản xuất Cam Indexer chuyên nghiệp sớm nhất tại Trung Quốc đại lục, GIGAGER đã trở thành thương hiệu hàng đầu của Cam Indexing Drive tại Trung Quốc trong hơn mười năm. Bộ lập chỉ mục cam của GIGAGER được sản xuất và lắp ráp tại Nhà máy GIGAGER Thâm Quyến, sử dụng các công nghệ chính xác và hiện đại nhất. Mỗi bộ chỉ số cam globoidal của GIGAGER hứa hẹn chất lượng, độ lặp lại và độ chính xác. Cam chỉ số thích hợp cho một loạt các ứng dụng bao gồm máy lắp ráp linh kiện điện tử, máy đóng gói thực phẩm và máy kiểm tra chất lượng. Dòng máy quay cam của GIGAGER được các nhà tích hợp hệ thống nổi tiếng và các nhà máy có uy tín từ Huawei, Foxconn, Han's Laser, Johnson Electric, v.v. tại Trung Quốc tin tưởng.

1. Bộ chỉ mục Cam là gì?

Cam Indexer, còn được gọi là bộ chia cam, ổ đĩa lập chỉ mục cam, bộ định vị cam, hoặc bộ chỉ số cam, là một cơ chế cho chuyển động không liên tục, đặc trưng với mô-men truyền lớn, độ chính xác cao, hoạt động ổn định, cấu trúc nhỏ gọn, tự khóa trong quá trình định vị, kích thước nhỏ, độ ồn thấp, hiệu suất tốc độ cao và tuổi thọ cao.

2. Các tính năng sản phẩm của ổ đĩa lập chỉ mục CamAGAGER là gì?

Bộ định vị cam của GIGAGER sử dụng tiếp điểm lăn để lập chỉ mục trơn tru và tuổi thọ cao hơn. Nó là một sản phẩm lý tưởng để thay thế các cơ chế truyền thống như cơ cấu bánh xe rãnh, cơ cấu bánh răng, cơ cấu bánh răng không hoàn chỉnh và cơ chế điều khiển khí nén.

Tải trước của GIGAGER cung cấp độ cứng và cho phép không phản ứng ngược, cung cấp độ chính xác cao và thời gian xử lý cực nhanh. Thiết kế cam và tháp pháo chắc chắn, với những người theo dõi cam lăn kim có đường kính lớn nhất trong ngành, cho phép tải trọng cao hơn. Những tính năng này làm cho bộ định vị cam của GIGAGER trở thành sự lựa chọn của các kỹ sư trên toàn quốc.

• Cơ chế lái chính xác

Tại thời điểm lập chỉ mục hoặc dừng lại, người theo dõi được bảo đảm tại vị trí trong vị trí quy định, do đó loại bỏ sự cần thiết cho bất kỳ yếu tố khóa.

• Hiệu suất tốc độ cao

Backlash được loại bỏ hoàn toàn bằng cách áp dụng tải trước cho khung sườn chính xác

cam gia công và người theo dõi cam, dẫn đến hoạt động tốc độ cao đáng tin cậy. Đầy đủ

tăng tốc có kiểm soát giảm thiểu sốc do tải hoặc rung.

• Truyền trơn tru

Vì tháp pháo được thiết kế để xoay liên tục ở mọi vị trí (bất kể góc độ, tốc độ

và / hoặc tăng tốc) việc truyền động trơn tru và không bị rung và tiếng ồn.

• Cơ chế đơn giản

Chỉ bao gồm một cam và tháp pháo; không có phần không cần thiết, trong khi cung cấp bất kỳ chuyển động không liên tục cần thiết.

• Độ chính xác lập chỉ mục cao

Theo dõi cam được thiết kế đặc biệt của GIGAGER trong ổ đĩa chỉ số đảm bảo tải nặng

khả năng trong khi duy trì độ chính xác chỉ số cao và mô-men xoắn cao. Độ chính xác lập chỉ mục

của các mô hình tiêu chuẩn là ± 30 giây. Tuy nhiên, các mô hình cung cấp độ chính xác lập chỉ mục cao hơn

có sẵn theo yêu cầu.

• Đường cong chuyển động

Đường cong hình thang đã sửa đổi (cho tốc độ cao và tải thấp), đường cong hình sin đã sửa đổi (đối với

tốc độ trung bình / cao và tải giữa), đường cong vận tốc không đổi được sửa đổi (đối với tốc độ thấp và

tải nặng) có sẵn tương ứng với các ứng dụng cần thiết.

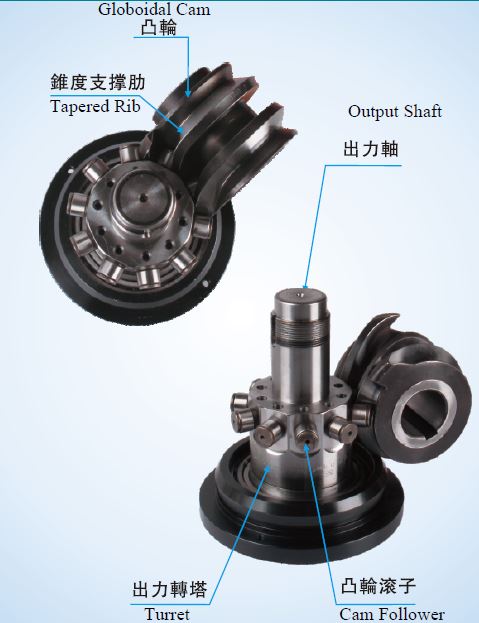

3. Cơ chế và cấu trúc của GIGAGER Cam Indexer

Các ổ đĩa chỉ số của GIGAGER được thiết kế để các cam quay được lắp đặt trong các trục trục đầu vào với tháp pháo được cố định vào trục đầu ra như trong hình trên. Người theo dõi cam được nhúng hoàn toàn vào bề mặt chu vi của tháp pháo tiếp xúc tuyến tính với xương sườn của cam với bề mặt tường tương ứng của chúng.

Khi trục đầu vào quay, người theo dõi cam sẽ quay tháp pháo đầu ra theo một đường cong dịch chuyển nhất định trong khi lăn dọc theo bề mặt tường của sườn. Trong khu vực mà sườn song song với bề mặt cuối của cam, nghĩa là trong phạm vi tĩnh, người theo dõi quay theo trục của nó, nhưng bản thân tháp pháo không quay.

Khung sườn luôn luôn tiếp xúc với hai hoặc ba cam theo sau để cuộc cách mạng của trục đầu vào có thể được truyền đều đến trục đầu ra.

Nếu có phản ứng ngược giữa bề mặt cam của sườn thon và người theo dõi cam có thể làm hỏng bộ chỉ số cam.

Phản ứng ngược này có thể được loại bỏ hoàn toàn bằng cách xoay mặt bích lệch tâm hỗ trợ trục đầu vào và rút ngắn khoảng cách giữa trục đầu vào và trục đầu ra. Độ cứng của ổ đĩa lập chỉ mục có thể được tăng cường bằng cách điều chỉnh tải trước thích hợp trong vùng đàn hồi của người theo dõi cam và cam.

Cấu trúc và chức năng của nó là những tính năng nổi bật nhất của sự kết hợp giữa cam và máy theo dõi cam, khiến nó có khả năng hoạt động tốc độ cao.

4. Có bao nhiêu mẫu có sẵn?

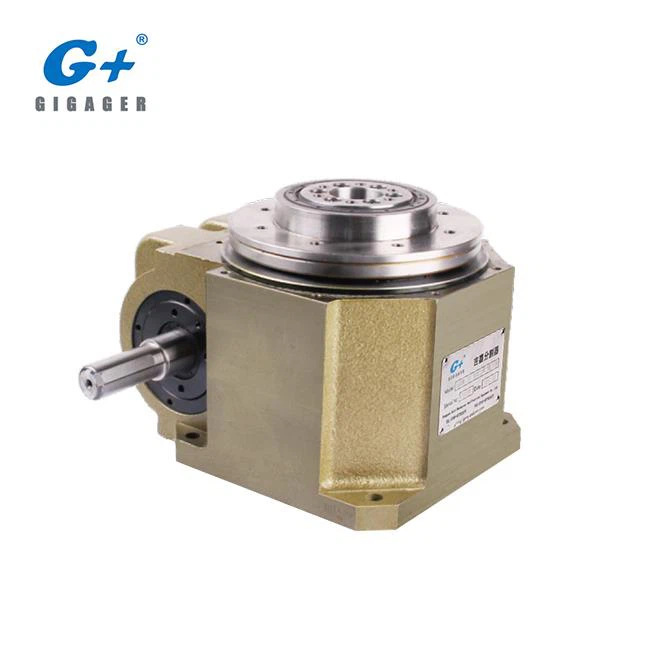

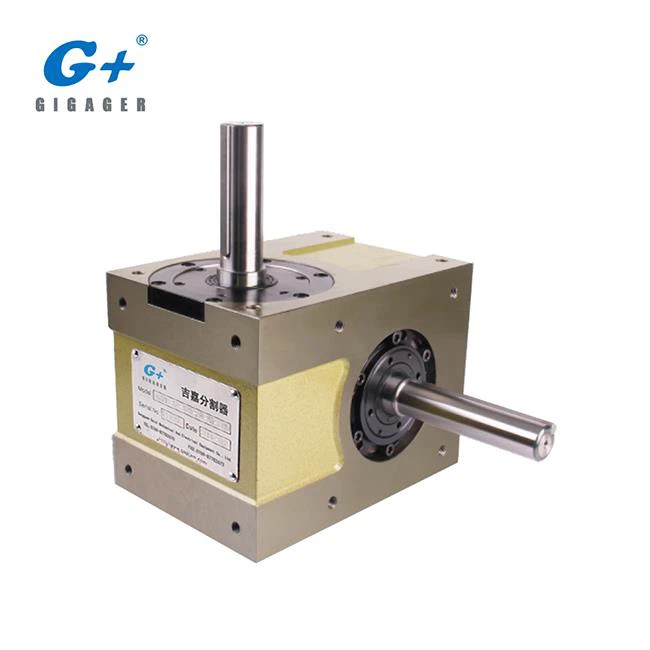

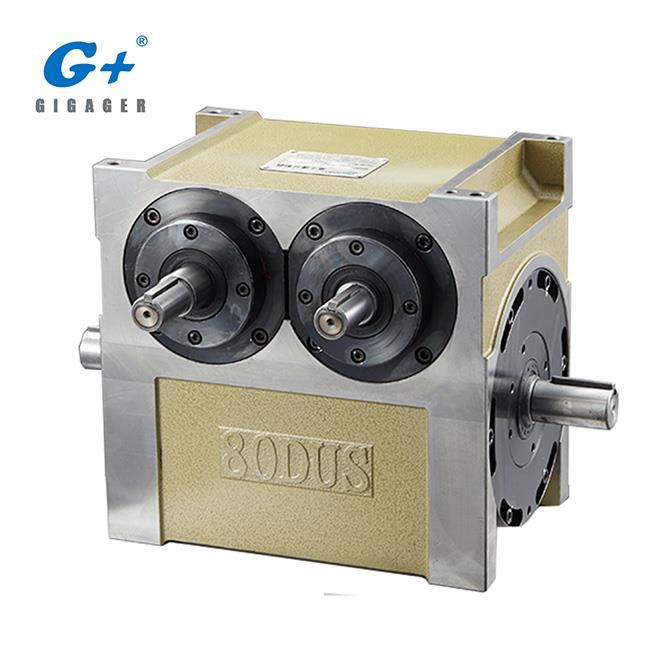

Gigager Cam Index Drive được phân thành ba loại sau với các cấu hình của các phần đầu ra: Mô hình trục, Mô hình mặt bích, Mô hình trục bích, Mô hình bảng, Mô hình bảng Ultrathin, Mô hình Sway, Mô hình Paradex, Mô hình tùy chỉnh cơ chế nâng, Năm tương tự Đơn vị khớp nối trục, Bộ ba trục cam.

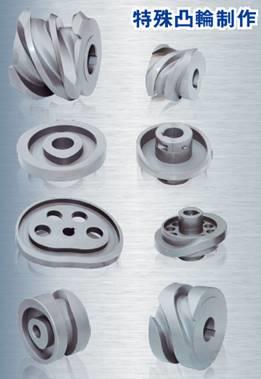

Chúng tôi cũng hỗ trợ dịch vụ tùy chỉnh kích thước đặc biệt và sản xuất cam đặc biệt.

Để biết thêm chi tiết, xin vui lòng liên hệ với bán hàng cho Danh mục sản phẩm.

5. Loại thiết bị nào có thể sử dụng Bộ lập chỉ mục Cam?

Cam Indexer có thể được áp dụng cho nhiều ứng dụng như Thiết bị lập chỉ mục CNC, Giai đoạn quay, máy lắp ráp linh kiện điện tử, thiết bị sản xuất hộp thạch cao, máy đóng gói và đóng gói thực phẩm, máy lắp ráp và kiểm tra khác nhau.

Để biết thêm ứng dụng, vui lòng nhấp vào Kênh Youtube của GIGAGER: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

6. Làm thế nào để chọn đúng mẫu cho thiết bị của tôi?

Về cơ bản, chúng tôi cần các thông tin sau, xin vui lòng gửi đến bán hàng kỹ thuật của chúng tôi.

a, trọng lượng của tải là gì? Kích thước? Đối tượng bất thường hay đối tượng thường xuyên?

b, Vật liệu sân khấu: Thép hoặc Nhôm, or_________, Đường kính ngoài = ______ mm, Độ dày = _______ mm

c, Có bao nhiêu phân đoạn? Hay là chuyển động như thế nào?

d, Mỗi thời lượng tham quan = Thời gian quay + Thời gian định vị, _________Second = ________ + _________ giây

e, Trọng lượng vật cố: ____________ kg / chiếc

f, Ảnh, bản vẽ hoặc thông tin thêm về thiết bị của bạn

Kỹ sư của chúng tôi sẽ tư vấn mô hình phù hợp theo yêu cầu của bạn.

Để biết thêm thông tin về lựa chọn mô hình của Ổ đĩa lập chỉ mục Cam, vui lòng tham khảo Trang chọn mô hình trong Danh mục.
